電子回路の過去問

入力換算雑音5μV、利得40dBの増幅器で信号を増幅したところ、約0.7mVの雑音電圧を得た。信号に含まれる雑音電圧はおよそいくらか。

次の論理式で誤っているのはどれか。

差動増幅器の2入力端子間に2mVを入力したら1Vが出力された。次に入力端子を短絡し、アースとの間に1Vを入力したら0.5Vが出力された。この差動増幅器のCMRRは何dBか。

図の回路で電流計の指示値は何mAか。ただし、演算増幅器と電流計は理想的に働くこととする。

図の理想オペアンプ回路で、端子AB間に1kΩの抵抗を接続した。出力端子Aと端子Cの間の電位差は何Vか。

論理式$A + (B \cdot C)$に等しいのはどれか。

図の回路で10 kΩの抵抗に流れる電流の大きさ[mA]はどれか。ただし、Aは理想演算増幅器とする。

図の論理回路で常にZ ＝ 1となる条件はどれか。

図1の回路において図2に示す電圧V1とV2 を人力した場合、出力電圧 Voの波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。

差動増幅器の2つの入力端子間に振幅100 mVの同相信号と振幅5mVの逆相信号を同時に入力した。このとき出力では同相信号が5mVに減衰し、逆相信号は1Vに増幅された。この差動増幅器のCMRR[dB]はどれか。ただし、log102 を0.3 とする。

図のツェナーダイオード(ツェナー電圧3V)を用いた回路で抵抗Rに流れる電流I [mA]はどれか。

生体電気信号増幅器に求められる条件はどれか。

図のオペアンプ回路で、Rtはサーミスタである。抵抗R1～R3はすべて10kΩである。Rtが10kΩのとき出力Voはゼロであった。温度が上昇しRtが9kΩに変化したとすると、出力電圧Voは何Vになるか。ただし、オペアンプは理想的とする。

同相信号に対する増幅度が－20dBの差動信号を入力したとき0.5Vの出力を得た。この増幅器の同相弁別比は何dBか。

図の電子回路の入力端子にそれぞれ1Vを印加した。出力電圧Voが－10Vであった。抵抗Rfの値は何kΩか。

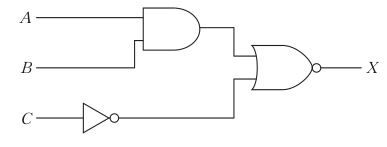

図の回路と等価な論理式はどれか。

差動増幅器の入力端子間に2mVを入力したとき、4Vの出力が得られた。この入力端子を短絡して、アースとの間に1Vを入力したとき、200mVの出力が得られた。この差動増幅器の同相除去比（CMRR）［dB］はどれか。

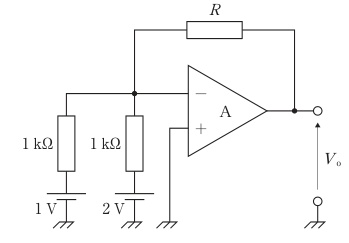

図の回路でVo = -12Vのとき、R［kΩ］はどれか。ただし、Aは理想演算増幅器とする。

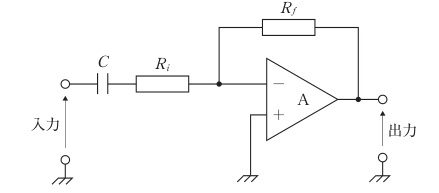

図の回路について正しいのはどれか。ただし、Aは理想演算増幅器とする。

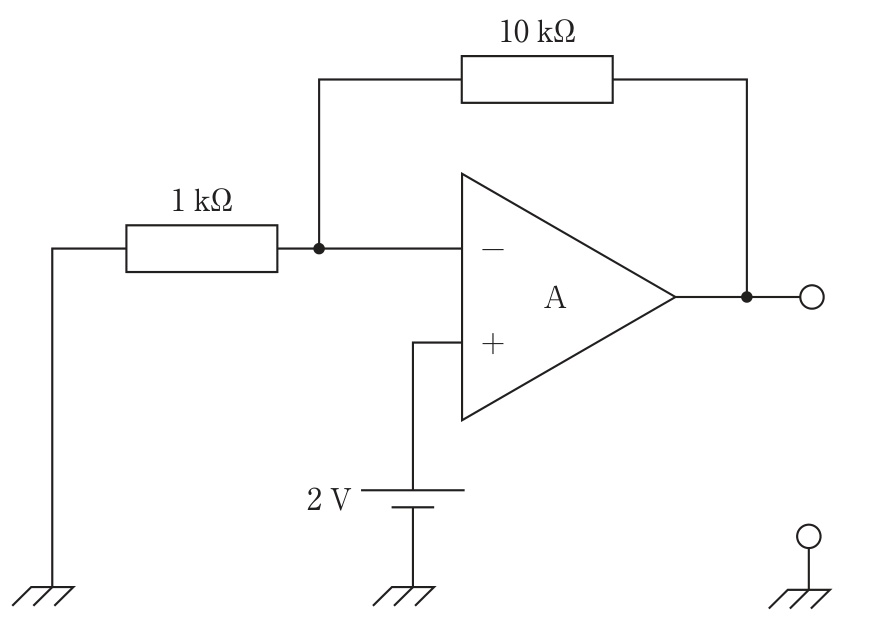

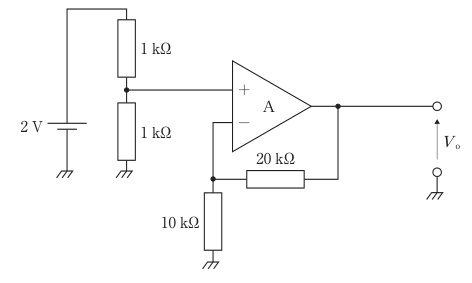

図の回路についてVo［V］はどれか。ただし、Aは理想演算増幅器とする。
