臨床工学技士国家試験対策
NANDゲートの入力をA、B、出力をYとするとき、下の真理値表で正しいのはどれか。
電圧増幅度60dBの増幅器に実効値100μVの信号を入力したとき、出力におけるSN比が40dBとなった。出力における雑音成分の実効値はいくらか。
入力抵抗1MΩ、電圧増幅率110倍の直流増幅器に、図のように直流信号を入力した。信号源の内部抵抗を100kΩ、直流電圧を10mVとすると増幅器の出力電圧[V]はいくらか。
図の理想オペアンプ回路で、可変抵抗Rvが1kΩのとき端子AB間に流れる電流がI0であった。可変抵抗を2kΩに変化させたとき、端子AB間に流れる電流IはI0の何倍か。
Active element(能動素子)はどれか。
論理回路に図のような入力A、Bをあたえたとき、出力はCであった。この論理回路はどれか。
図のような2段構成の増幅器の入力Viに振幅1mVの信号を入力したところ出力VOの振幅は1Vであった。増幅器1の増幅度が26 dB であるとき、増幅器2の増幅度[dB]はどれか。
図は照度計などに用いられるフォトダイオードを用いた光計測回路であり、入射光強度に比例した電圧が出力される。この回路がもつ機能はどれか。ただし、Aは理想演算増幅器とし、フォトダイオードは入射光に応じた電流を出力するものとする。
図の回路について、正しいのはどれか。ただし、Aは理想演算増幅器とする。
図1の回路において図2に示す電圧V1とV2を入力した場合、出力電圧V0の波形で正しいのはどれか。ただし、Aは理想演算増幅器とする。
図の回路の論理式はどれか。
CMRR(同相除去比)が100dBの差動増幅器の入力端子間に1mVを入力すると1Vが出力された。二つの入力端子を短絡し、アースとの間に1Vを入力すると出力電圧$[V]$はどれか。

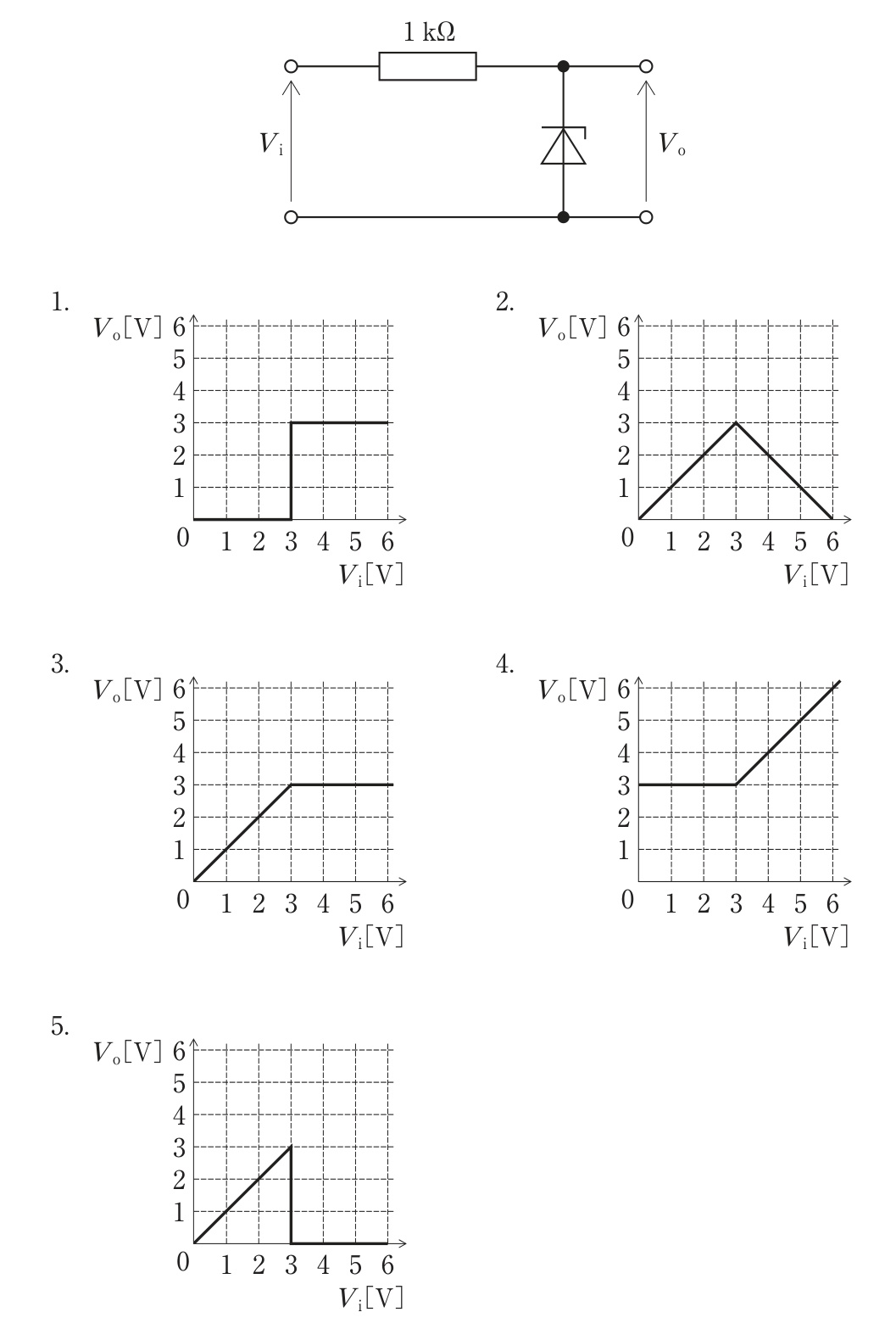

ツェナー電圧3Vのツェナーダイオードを含む図の回路の$V_i$と$V_o$の関係を示すグラフはどれか。ただし、ツェナーダイオードの特性は理想とする。
図の回路で遮断周波数$[Hz]$に最も近いのはどれか。ただし、Aは理想演算増幅器とする。
図の回路で$V_o$が10Vになる$V_i[V]$はどれか。ただし、Aは理想演算増幅器とする。

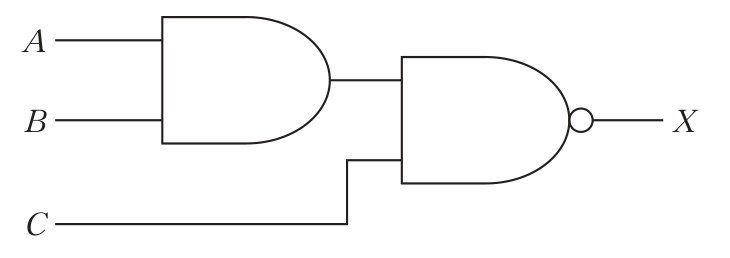

図の回路の出力Xを表す真理値表で正しいのはどれか。
図に示した回路と同じ機能を持つ論理回路はどれか
正しいのはどれか。
図の回路で正しいのはどれか。ただし、Aは理想演算増幅器である。
信号電圧が2V、SN比が66 dB である電子回路の雑音電圧[mV]はどれか。ただし、log10 2 =0.3とする。
