医用電気電子工学の過去問

国試第10回午前：第52問

誤っている組合せはどれか。

a:電気量 ―――――――――――---- F
b:電気的コンダクタンス ――――------ S
c:磁束密度 ――――――――――---- T
d:光束 ――――――――――――---- lx
e:放射線量 ――――――――――---- Bq
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第25回午前：第27問

雑音対策について誤っているのはどれか。

1:商用交流雑音の除去にはCMRRの高い差動増幅器を使用する。
2:高周波雑音を除去するためにハムフィルタが使われる。
3:加算平均は不規則雑音を低減するのに使われる。
4:信号の入力導線にはシールドが施されたものを用いる。
5:ディジタルフィルタは離散値の演算によって雑音を除去する。

国試第16回午後：第26問

正しいのはどれか。

a:時系列信号をフーリエ変換すると周波数成分を知る事ができる。
b:繰り返し方形波の周波数スペクトルを求めるには逆フーリエ変換を用いる。
c:角周波数ωと周波数fとの間の関係はf=2πωで表される。
d:角周波数ωの正弦波(sinωt)は一つの周波数成分で構成される。
e:繰り返し三角波には基水波以外に高調波成分が含まれる。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第25回午後：第62問

時系列信号処理において図のサンプル点kのデータfkを$ f_{k}=\frac {1}{5}\sum ^{2}_{i=-2}f_{k+i}$に置き換える処理はどれか。

25PM62-0
1:信号正規化
2:振幅圧縮
3:フーリエ変換
4:周波数変換
5:移動平均

国試第25回午後：第63問

ブロック線図に示すシステムの時定数[秒]はどれか。ただし、sはラプラスの変数とする。

25PM63-0
1:2
2:3
3:6
4:12
5:24

国試第25回午後：第60問

AD変換について正しいのはどれか。

a:量子化ビット数が大きいほど量子化誤差は小さくなる。
b:量子化ビット数が大きいほど速い信号の変化を捉えることができ る。
c:サンプリング間隔が短いほど量子化誤差は大きくなる。
d:サンプリング周波数が高くなるほど変換結果のデータ量は大きく なる。
e:サンプリング周波数の0.5倍を超える周波数の信号は折り返し歪 が発生する。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第25回午後：第57問

図の回路は、披変調波が入力されると信号波を出力する復調回路として働く。この回路を利用する変調方式はどれか。ただし、ダイオードは理想ダイオードとする。

25PM57-0
1:振幅変調(AM)
2:周波数変調(FM)
3:位相変調(PM)
4:パルス符号変調(PCM)
5:パルス位置変調(PPM)

国試第25回午後：第59問

動画ファイルを保存するためのファイル形式はどれか。

1:JPEG
2:TIFF
3:MPEG
4:BMP
5:MIDI

国試第25回午後：第58問

IPアドレスはどれか。

1:www.bar.zot.or.jp
2:192.168.1.1
3:foo@bar.zot.or.jp
4:00-B1-40-55-30-72
5:C:\WINDOWS

国試第25回午後：第55問

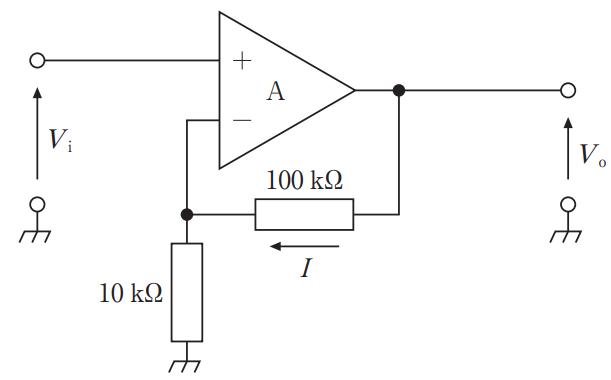

図の回路の電圧増幅度を20dBとするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。

25PM55-0
1:0.01
2:0.1
3:1
4:10
5:100

国試第37回午前：第26問

医用計測機器で内部雑音の発生要因になるのはどれか。

a:近隣への落雷
b:機器の接地不良
c:抵抗器の温度上昇
d:電子部品の接触不良
e:電子部品間相互の電磁誘導
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第25回午後：第54問

信号源の電圧Vbを図の増幅回路(増幅度K)で計測するとき、出力VO ≒ KVbとなる条件はどれか。ただし、増幅回路の入力インピーダンスをZin、信号源の内部インピーダンスをZb、リード線のインピーダンスをZeとする。

25PM54-0
1:Zin = Zb
2:Zin ≫ (Zb + Ze)
3:Zin ≪ (Zb + Ze)
4:Zin = Ze
5:Zin = 0

国試第25回午後：第56問

1Vの同相雑音が混入する環境下において、CMRRが80dBである差動増幅器に振幅1mVの信号を入力した。同相雑音の出力電圧が10 mVであるとき、信号の出力電圧の振幅[mV]はどれか。

1:0.1
2:1
3:10
4:100
5:1000

国試第25回午後：第53問

図の回路の出力電圧 V [V]はどれか。ただし、ダイオードは理想ダイオードとする。

25PM53-0
1:1
2:2
3:3
4:5
5:6

国試第37回午前：第27問

小電力医用テレメータについて誤っているのはどれか。

a:送信機のアンテナが長いほど送信効率がよい。
b:使用する周波数帯は各メーカ共通である。
c:混信対策としてゾーン配置が用いられる。
d:受信感度不足にはブースタが用いられる。
e:送信出力は50mW程度である。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第25回午後：第52問

図の変圧器の一次側電流Iが2Aのとき、電圧E[V]はどれか。ただし、変圧器の巻数比は2：1とする。

25PM52-0
1:10
2:20
3:40
4:80
5:160

国試第25回午後：第51問

図の直列共振回路のQ(電圧拡大率)に最も近いのはどれか。

25PM51-0
1:0.7
2:1
3:1.4
4:2
5:2.8

国試第25回午後：第50問

図の回路について正しいのはどれか。

25PM50-0
a:低域通過特性を示す。
b:微分回路に用いられる。
c:時定数は10msである。
d:出力波形の位相は入力波形より進む。
e:遮断周波数は約50Hzである。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第25回午後：第48問

波長が短い順に並んでいるのはどれか。

1:エックス線 < 極超短波 < 紫外線
2:エックス線 < 紫外線 < 極超短波
3:紫外線 < 極超短波 < エックス線
4:極超短波 < エックス線 < 紫外線
5:極超短波 < 紫外線 < エックス線

国試第25回午後：第49問

図の回路のインピーダンスの大きさはどれか。ただし、ωは角周波数とする。

25PM49-0
1:$ \sqrt {R^{2}+\omega ^{2}L^{2}}$
2:$ \frac {\omega RL}{R+\omega L}$
3:$ \frac {\omega RL}{\sqrt {R^{2}+\omega ^{2}L^{2}}}$
4:$ \frac {R}{\sqrt {R^{2}+\omega ^{2}L^{2}}}$
5:$ \frac {\omega L}{\sqrt {R^{2}+\omega ^{2}L^{2}}}$
