通信工学の過去問

国試第25回午後：第57問

図の回路は、披変調波が入力されると信号波を出力する復調回路として働く。この回路を利用する変調方式はどれか。ただし、ダイオードは理想ダイオードとする。

25PM57-0
1:振幅変調(AM)
2:周波数変調(FM)
3:位相変調(PM)
4:パルス符号変調(PCM)
5:パルス位置変調(PPM)

国試第37回午前：第27問

小電力医用テレメータについて誤っているのはどれか。

a:送信機のアンテナが長いほど送信効率がよい。
b:使用する周波数帯は各メーカ共通である。
c:混信対策としてゾーン配置が用いられる。
d:受信感度不足にはブースタが用いられる。
e:送信出力は50mW程度である。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第21回午後：第29問

1画像300kbitで構成されるディジタル画像を伝送したい。1秒間に30枚の速度で画像伝送する場合、通信回線に要求される最低伝送速度はどれか。ただし、データ伝送時に圧縮符号化等の処理は行わず、画面構成データ以外のデータは無視する。

1:300kbps
2:900kbps
3:3Mbps
4:9Mbps
5:3Gbps

国試第21回午後：第21問

周波数変調について正しいのはどれか。

a:搬送波の振幅が変化する。
b:振幅変調に比べ伝送路を占有する周波数帯域が狭い。
c:情報を符号によって表す。
d:振幅変調に比べ雑音に強い。
e:医療用テレメータに使われている。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第21回午後：第19問

振幅変調において搬送波の周波数を900kHzとしたとき、被変調波の側波帯周波数が895kHzと905kHzであった。信号波の周波数はどれか。

1:5kHz
2:10kHz
3:895kHz
4:905kHz
5:1800kHz

国試第21回午後：第20問

振幅変調において、搬送波の振幅が10V、信号波の振幅が2Vである。変調率はどれか。

1:0.1
2:0.2
3:0.3
4:0.4
5:0.5

国試第21回午後：第18問

通信方式について正しいのはどれか。

a:信号の振幅に応じて搬送波の位相を変調する方式をPWMという。
b:信号の振幅に応じて搬送波の振幅を変調する方式をFMという。
c:信号の振幅をパルス符号に対応させて変調する方式をPCMとう。
d:0、1の2値信号を周波数の高低に対応させて変調する方式をFSKという。
e:伝送路の周波数帯域を分割して多チャンネル信号を多重化する式をTDMという。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第25回午前：第55問

振幅変調(AM)において変調波が1～2kHzの周波数帯域を持つ信号で搬送波の周波数が1,000kHzであるとき、被変調波の側波について正しいのはどれか。

a:上側波帯の最高周波数は1,002kHzである。
b:上側波帯の最低周波数は1,000kHzである。
c:下側波帯の最高周波数は998kHzである。
d:下側波帯の帯域幅は 2 kHz である。
e:上・下側波帯の周波数スペクトルは対称である。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第36回午前：第56問

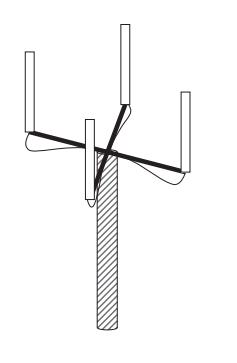

図のようなアンテナはどれか。

36056
1:ロッド
2:アダプティブアレイ
3:八木
4:パラボラ
5:ダイポール

国試第24回午後：第55問

振幅変調において100kHzの搬送波周波数によって　信号v(t)＝500sin(2000πt)を変調するとき、被変調波の上・下側波の周波数［kHz］はどれか。　ただし、時間の単位は秒とし、過変調は生じないものとする。（医用電気電子工学）

1:120と80
2:110と90
3:105と95
4:102と98
5:101と99

ME2第30回午前：第26問

変調方式について誤っている組合せはどれか。

1:PWM -- パルス振幅変調
2:PCM -- パルス符号変調
3:AM -- 振幅変調
4:PM -- 位相変調
5:FM -- 周波数変調

国試第35回午後：第56問

信号波の振幅に応じてパルス波の幅(デューティ比)を変化させる変調方式はどれか。

1:PAM
2:PWM
3:PPM
4:PCM
5:PFM

国試第20回午後：第22問

振幅変調(AM）において、搬送波を100kHz、信号波を10kHzとしたとき、被変調波の側波帯の周波数はどれか。（電子工学）

1:80kHzと120kHz
2:85kHzと115kHz
3:90kHzと110kHz
4:95kHzと105kHz
5:110kHzと120kHz

国試第20回午後：第21問

通信について誤っているのはどれか。（電子工学）

a:より合わせ銅線ケーブルによる有線通信は、同軸ケーブルに比べ電磁妨害に強い。
b:光ファイバによる有線通信は、より合わせ銅線ケーブルに比べ電磁妨害に強い。
c:建物内での電波による無線通信では、マルチパスフェージングが生じる。
d:周波数変調(FM)は直流を含んだ信号を送信できる。
e:医用テレメータは中波帯の電波を使用している。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第20回午後：第20問

変調方式を示す略語はどれか。（電子工学）

a:TDMA
b:RAM
c:PWM
d:PCM
e:DICOM
1. a b　2. a e　3. b c　4. c d　5. d e

国試第20回午後：第19問

パルス波形のひずみの影響を最も受けにくい変調方式はどれか。（電子工学）

1:パルス振幅変調
2:パルス幅変調
3:パルス位置変調
4:パルス符号変調
5:パルス時変調

国試第24回午前：第57問

通言方式で正しい組合せはどれか。（医用電気電子工学）

a:FM 周波数変調
b:PAM パルス振幅変調
c:PSK パルス符号変調
d:ASK 位相偏移変調
e:FSK 周波数偏移変調
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

ME2第29回午後：第3問

心電図テレメータについて誤っているのはどれか。

1:搬送周波数はVHF帯を使用している。
2:ゾーン配置は相互変調などによる混信を防いでいる。
3:使用周波数帯は6つのバンドに分かれている。
4:送信機では信号の変調のほか増幅も行っている。
5:送信機のアルカリ乾電池は1週間程度連続使用できる。

国試第35回午前：第56問

周波数150MHzの電波を最も効率よく受信できるアンテナの長さ[m]はどれか。

1:0.5
2:2.0
3:3.0
4:4.0
5:5.0

国試第35回午前：第28問

小電力医用テレメータについて正しいのはどれか。

a:A型送信機の帯域幅は25kHzである。
b:アンテナシステムとして漏洩同軸ケーブルが用いられる。
c:フェージング防止にダイバーシティーアンテナが用いられる。
d:受信感度向上のためにブースタが用いられる。
e:割り当て周波数バンドは1~5バンドに分類される。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e
