電子工学の過去問

国試第25回午前：第27問

雑音対策について誤っているのはどれか。

1:商用交流雑音の除去にはCMRRの高い差動増幅器を使用する。
2:高周波雑音を除去するためにハムフィルタが使われる。
3:加算平均は不規則雑音を低減するのに使われる。
4:信号の入力導線にはシールドが施されたものを用いる。
5:ディジタルフィルタは離散値の演算によって雑音を除去する。

国試第25回午後：第57問

図の回路は、披変調波が入力されると信号波を出力する復調回路として働く。この回路を利用する変調方式はどれか。ただし、ダイオードは理想ダイオードとする。

25PM57-0
1:振幅変調(AM)
2:周波数変調(FM)
3:位相変調(PM)
4:パルス符号変調(PCM)
5:パルス位置変調(PPM)

国試第25回午後：第55問

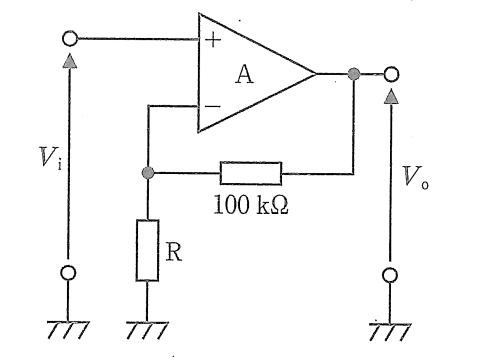

図の回路の電圧増幅度を20dBとするとき、抵抗Rに流れる電流I[mA]はどれか。ただし、Aは理想演算増幅器とする。

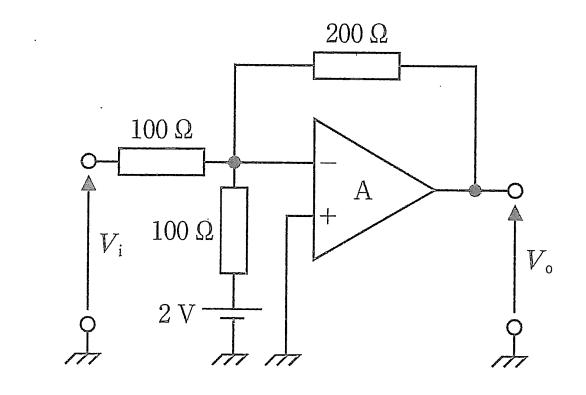

25PM55-0
1:0.01
2:0.1
3:1
4:10
5:100

国試第37回午前：第26問

医用計測機器で内部雑音の発生要因になるのはどれか。

a:近隣への落雷
b:機器の接地不良
c:抵抗器の温度上昇
d:電子部品の接触不良
e:電子部品間相互の電磁誘導
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第25回午後：第56問

1Vの同相雑音が混入する環境下において、CMRRが80dBである差動増幅器に振幅1mVの信号を入力した。同相雑音の出力電圧が10 mVであるとき、信号の出力電圧の振幅[mV]はどれか。

1:0.1
2:1
3:10
4:100
5:1000

国試第25回午後：第53問

図の回路の出力電圧 V [V]はどれか。ただし、ダイオードは理想ダイオードとする。

25PM53-0
1:1
2:2
3:3
4:5
5:6

国試第37回午前：第27問

小電力医用テレメータについて誤っているのはどれか。

a:送信機のアンテナが長いほど送信効率がよい。
b:使用する周波数帯は各メーカ共通である。
c:混信対策としてゾーン配置が用いられる。
d:受信感度不足にはブースタが用いられる。
e:送信出力は50mW程度である。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第36回午後：第55問

AD変換について正しいのはどれか。

a:フラッシュ型AD変換器は高速変換に不向きである。
b:量子化ビット数を増やすと量子化誤差が小さくなる。
c:10kHzの信号を20kHzより低い周波数で標本化すると、元の信号を復元できない。
d:多チャンネル同時AD変換には、標本化保持（サンプルホールド）回路を用いる。
e:LSBに対応した電圧が大きいほど量子化誤差が小さい。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第36回午後：第54問

図1の回路に図2の電圧を入力に加えたとき、出力されるのはどれか。ただし、ダイオードは理想ダイオードとする。

36154

国試第36回午後：第53問

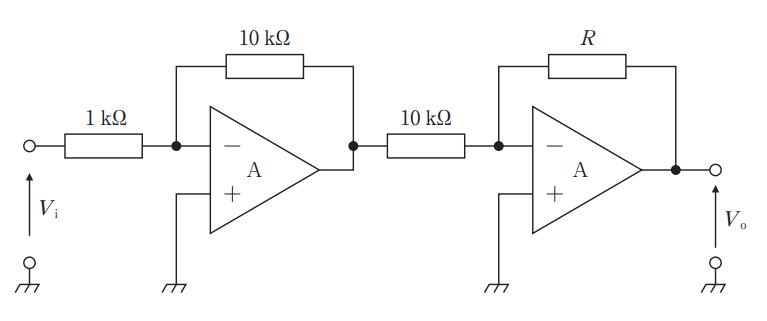

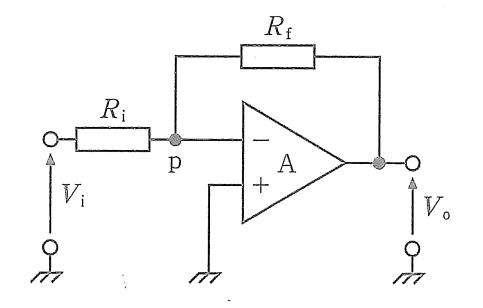

図の回路でViが1Vのとき、［mA］Iはどれか。ただし、Aは理想演算増幅器とする。

36153
1:0.01
2:0.1
3:1
4:10
5:100

国試第36回午後：第52問

全波整流回路として正しく動作するのはどれか。

36152

国試第36回午後：第51問

電子部品について正しいのはどれか。

a:ピエゾ素子は磁束密度を検出する。
b:CdSは光を受けると起電力が発生する。
c:フォトダイオードは受光量に関係なく一定電流が流れる。
d:オペアンプは多数のトランジスタで構成されている。
e:ツェナーダイオードは一定の電圧を得るために用いる。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第21回午後：第31問

真理値表に対応する論理回路はどれか。

21PM31-0

国試第21回午後：第29問

1画像300kbitで構成されるディジタル画像を伝送したい。1秒間に30枚の速度で画像伝送する場合、通信回線に要求される最低伝送速度はどれか。ただし、データ伝送時に圧縮符号化等の処理は行わず、画面構成データ以外のデータは無視する。

1:300kbps
2:900kbps
3:3Mbps
4:9Mbps
5:3Gbps

国試第21回午後：第22問

図の信号波をパルス幅変調した波形はどれか。

21PM22-0

国試第21回午後：第21問

周波数変調について正しいのはどれか。

a:搬送波の振幅が変化する。
b:振幅変調に比べ伝送路を占有する周波数帯域が狭い。
c:情報を符号によって表す。
d:振幅変調に比べ雑音に強い。
e:医療用テレメータに使われている。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第25回午前：第60問

論理式において、$ AB+A\overline {B}=1$となる条件はどれか。

1:A = 1
2:B = 1
3:A、Bによらない
4:A = 0、B = 1
5:A = 0、B = 0

国試第21回午後：第15問

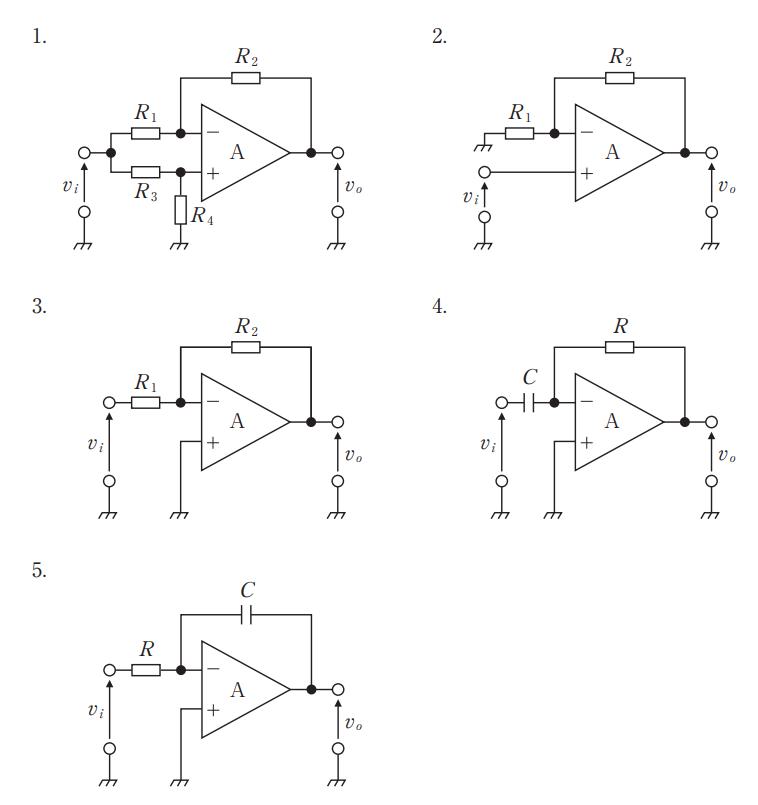

図の回路はどれか。ただし、Aは理想演算増幅器とする。

21PM15-0
1:差動増幅回路
2:反転増幅回路
3:非反転増幅回路
4:微分回路
5:積分回路

国試第21回午後：第19問

振幅変調において搬送波の周波数を900kHzとしたとき、被変調波の側波帯周波数が895kHzと905kHzであった。信号波の周波数はどれか。

1:5kHz
2:10kHz
3:895kHz
4:905kHz
5:1800kHz

国試第21回午後：第20問

振幅変調において、搬送波の振幅が10V、信号波の振幅が2Vである。変調率はどれか。

1:0.1
2:0.2
3:0.3
4:0.4
5:0.5
