電気工学の過去問

国試第10回午前：第52問

誤っている組合せはどれか。

a:電気量 ―――――――――――---- F
b:電気的コンダクタンス ――――------ S
c:磁束密度 ――――――――――---- T
d:光束 ――――――――――――---- lx
e:放射線量 ――――――――――---- Bq
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第16回午後：第26問

正しいのはどれか。

a:時系列信号をフーリエ変換すると周波数成分を知る事ができる。
b:繰り返し方形波の周波数スペクトルを求めるには逆フーリエ変換を用いる。
c:角周波数ωと周波数fとの間の関係はf=2πωで表される。
d:角周波数ωの正弦波(sinωt)は一つの周波数成分で構成される。
e:繰り返し三角波には基水波以外に高調波成分が含まれる。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第25回午後：第54問

信号源の電圧Vbを図の増幅回路(増幅度K)で計測するとき、出力VO ≒ KVbとなる条件はどれか。ただし、増幅回路の入力インピーダンスをZin、信号源の内部インピーダンスをZb、リード線のインピーダンスをZeとする。

25PM54-0
1:Zin = Zb
2:Zin ≫ (Zb + Ze)
3:Zin ≪ (Zb + Ze)
4:Zin = Ze
5:Zin = 0

国試第25回午後：第52問

図の変圧器の一次側電流Iが2Aのとき、電圧E[V]はどれか。ただし、変圧器の巻数比は2：1とする。

25PM52-0
1:10
2:20
3:40
4:80
5:160

国試第25回午後：第51問

図の直列共振回路のQ(電圧拡大率)に最も近いのはどれか。

25PM51-0
1:0.7
2:1
3:1.4
4:2
5:2.8

国試第25回午後：第50問

図の回路について正しいのはどれか。

25PM50-0
a:低域通過特性を示す。
b:微分回路に用いられる。
c:時定数は10msである。
d:出力波形の位相は入力波形より進む。
e:遮断周波数は約50Hzである。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第25回午後：第48問

波長が短い順に並んでいるのはどれか。

1:エックス線 < 極超短波 < 紫外線
2:エックス線 < 紫外線 < 極超短波
3:紫外線 < 極超短波 < エックス線
4:極超短波 < エックス線 < 紫外線
5:極超短波 < 紫外線 < エックス線

国試第25回午後：第49問

図の回路のインピーダンスの大きさはどれか。ただし、ωは角周波数とする。

25PM49-0
1:$ \sqrt {R^{2}+\omega ^{2}L^{2}}$
2:$ \frac {\omega RL}{R+\omega L}$
3:$ \frac {\omega RL}{\sqrt {R^{2}+\omega ^{2}L^{2}}}$
4:$ \frac {R}{\sqrt {R^{2}+\omega ^{2}L^{2}}}$
5:$ \frac {\omega L}{\sqrt {R^{2}+\omega ^{2}L^{2}}}$

国試第25回午後：第47問

断面積S[m2]、長さd[m]、導電率σ[S/m]の導体に電流密度J[A/m2]の電流が流れているとき、導体の電圧降下[V]はどれか。

1:$ \frac {Jd}{\sigma }$
2:$ J\sigma d$
3:$ \frac {Jd}{\sigma S}$
4:$ \frac {J\sigma S}{d}$
5:$ \frac {JSd}{\sigma }$

国試第25回午後：第25問

単位の組合せで誤っているのはどれか。

1:1 atm -------------- 10.mH20
2:1 F ---------------- 1 A・s・V?1
3:1 Gy --------------- 1 J・kg?1
4:1 T ---------------- 1 Wb・m?2
5:1 H --------------- 1 A・V・s?1

国試第25回午前：第87問

図は電磁波の周波数を示すが、＊印付近の帯域を用いる装置はどれか。

25AM87-0
1:光学顕微鏡
2:レーザメス
3:ヘリカルCT
4:ハイパーサーミア装置
5:MRI

国試第36回午後：第50問

共振周波数がfであるRLC直列回路がある。Cを求める式はどれか。

36150

国試第36回午後：第49問

図の回路で抵抗2．0Xでの消費電力が2．0Wのとき、抵抗4．0Xの消費電力［W］はどれか。

36149
1:0．5
2:1．0
3:1．5
4:2．0
5:3．0

国試第36回午後：第48問

図の回路で、スイッチが①の状態で十分な時間が経過した後に、SWを②に入れた。正しいのはどれか。

36148
a:回路の時定数は5nsである。
b:SWを②に入れた瞬間のVCの値は10Vである。
c:SWを②に入れた瞬間の回路に流れる電流は100mAである。
d:SWを②に入れてから5ms後のVRの値は約3．7Vである。
e:SWを②に入れてから十分時間が経過した後の回路に流れる電流は0mAである。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第36回午後：第47問

正しいのはどれか。

a:同軸ケーブルの特性インピーダンスは、ケーブルの長さに関係しない。
b:導線周りの磁束が変化すると、電界が導線に誘導される。
c:2．45GHzの電磁波の波長はおよそ12cmである。
d:電磁波の速さは真空の誘電率と透磁率の乗算に比例する。
e:直流電流に比例した電力の電磁波が発生する。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第36回午後：第46問

2枚の同じ面積の金属平板A、Bを間隔dだけ離して平行に並べた。金属平板Aに電荷+Qを、金属平板Bに電荷-Qを与えた。その後、金属平板Bだけ動かし、最初の位置から10d離した。金属平板Aと金属平板B’の電位差は、金属平板Bを動かす前の何倍か。

36146
1:1．0倍
2:5．0倍
3:5．5倍
4:10倍
5:11倍

国試第21回午後：第23問

（1＋j）・（1－j）と等しいのはどれか。ただし、jは虚数単位である。

1:0
2:$ \sqrt2$
3:2
4:$ \sqrt2 - j\sqrt2$
5:$ \sqrt2 + j\sqrt2$

国試第25回午前：第62問

$ e^{i\pi }$に等しいのはどれか。

1:?1
2:0
3:1
4:-J
5:J

国試第21回午後：第10問

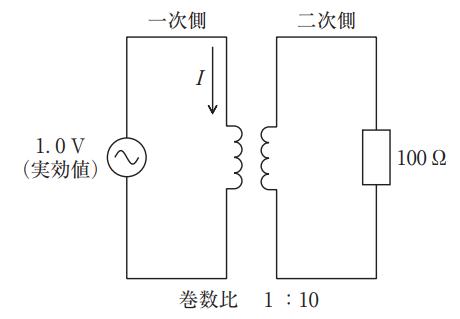

図の回路の二次側で消費する電力はどれか。ただし、変圧器は理想的であり、巻数比は1:10とする。

21PM10-0
1:0.01 W
2:0.1 W
3:1 W
4:10W
5:100 W

国試第25回午前：第52問

図Aの回路における端子電圧Vと電流Iの関係を図Bに示す。この電池に2.5Ωの負荷抵抗を接続したとき、電流 I [A]はどれか。ただし、図Aの点線内は電池の等価回路である。

25AM52-0
1:0.3
2:0.4
3:0.5
4:0.6
5:0.7
