電気工学の過去問

単位の組合せで正しいのはどれか。

図の10Ωの抵抗の両端にかかる電圧は何Vか。

図の回路について正しいのはどれか。

図は、電源として用いられる AC-DC コンバータの構成例を示したもので ある。 （ア），（イ），（ウ），（エ），（オ），（カ）内に入れるべき語句の正しい順番はどれ か。

図の正弦波交流波形において、電圧波形 v（実線）と電流波形（点線） i の位 相差（角度）は π/3rad である。有効電力［W］はどれか。

z(√3十j)の偏角がπ/2となるZはどれか。ただし、jは虚数単位である。

磁気の性質について正しいのはどれか。

図の回路でキルヒホッフの法則を用いた解法について誤っているのはどれか。

真空中に 1 C（クーロン）の点電荷 A と 2 C の点電荷 B が 1 m の距離で存在する。正しいのはどれか。

起電力を生じるデバイスはどれか。

直流電動機(モータ)に直流電圧20Vを加えたところ、100 mA の電流が流れ定常回転した。このモータを10分間回した時の消費エネルギー[J]はどれか。

図1の片対数グラフは、図2の回路においてスイッチSを①にしてコンデンサCを10Vに充電後、スイッチを③にして抵抗Rで放電したときのコンデンサCにかかる電圧の経時変化である。およその時定数[秒]はどれか。ただし、自然対数の底はe ＝ 2.7とする。

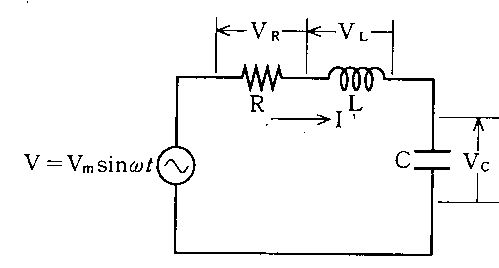

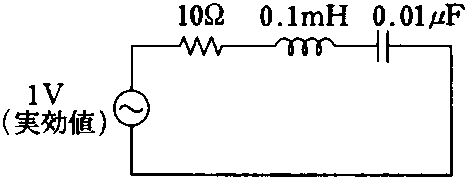

RLC直列回路において共振時の電気インピーダンスの大きさはどれか。ただし、ωは共振角周波数とする。

図のように真空中で、r離れた無限に長い平行導線1、2に、大きさが等しい電流I1、I2が同じ方向に流れているとき、正しいのはどれか。ただし、I1が導線2につくる磁束密度をB1、I2が導線1につくる磁束密度をB2、導線2の単位長さにかかる力をF2とする。

直径4mmで長･さ1mの金属導体がある。この導体の長さを変えずに直径を2mmにしたとき、抵抗値はもとの何倍か。

$ j(1-j)$の偏角[rad]はどれか。ただし、は虚数単位である。

図は、真空中に正電荷で帯電した半径rの導体球の断面である。図中の各点(＊)において電界強度が最も大きい点はどれか。

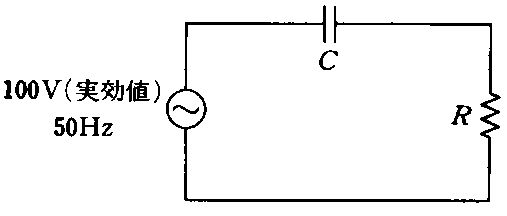

図のような抵抗とコンデンサの直列回路に、実効値100V、50Hzの交流電源を接続した。抵抗とコンデンサのインピーダンスがそれぞれ100Ωの場合、回路に流れる電流の実効値に最も近いのはどれか。

図の回路のスイッチを入れてから十分に時間が経過したとき、コンデンサの両端の電圧に最も近いのはどれか。

図の回路で、R2の消費電力が1WであるときにR1の両端の電圧はどれか。ただし、R1=2Ω、R2=4Ω、R3＝2Ωである。
