医用電気電子工学の過去問

国試第36回午前：第54問

viが微分されてvoに出力される回路はどれか。

36054

国試第36回午前：第52問

半導体の性質として正しいのはどれか。

1:n型半導体の自由電子と正孔の数は等しい。
2:p型半導体の多数キャリアは自由電子である。
3:真性半導体ではどんな温度でも自由電子が存在しない。
4:真性半導体に自由電子を供給する不純物をアクセプタという。
5:共有結合から自由電子が移動して空になった部分を正孔という。

国試第36回午前：第51問

図の回路の一次側巻線に流れる電流［A］I（実効値）はどれか。ただし、変圧器は理想的であり、巻数比は1：10とする。

36051
1:0.1
2:0.5
3:1
4:5
5:10

国試第36回午前：第50問

図の回路が共振状態にあるとき正しいのはどれか。

36050
1:Rの抵抗値を２倍にすると、回路の全インピーダンスは４倍になる
2:Cの静電容量を2倍にすると、回路の全インピーダンスは1/2倍になる
3:Lのインダクタンスを2倍にすると、回路のアドミタンスは1/4倍になる
4:Cの静電容量を4倍にすると、共振周波数は1/2倍になる
5:Rの抵抗値を4倍にすると共振周波数は2倍になる

国試第36回午前：第49問

起電力E［V］、内部抵抗r［X］の電池2個と可変抵抗R［X］を直列に接続した回路がある。可変抵抗で消費される電力が最大になるようにRの値を調整した。このとき、回路に流れる電流［A］Iを表す式として正しいのはどれか。

36049
1:E/(2r)
2:3E/(4r)
3:9E/(10r)
4:E/r
5:3E/(2r)

国試第36回午前：第47問

図のような1回巻きのコイルの中心に向けて磁石を急速に動かした後、磁石を停止させた。このとき、コイルに流れる電流について正しいのはどれか。

36047
1:磁石の動きに関わらず、電流は流れない。
2:磁石が動いている間、電流はA→B→Cの方向に流れる。
3:磁石が動いている間、電流はC→B→Aの方向に流れる。
4:磁石が停止すると、電流はA→B→Cの方向に流れる。
5:磁石が停止すると、電流はC→B→Aの方向に流れる。

国試第36回午前：第48問

図のようにキャパシタを直流電圧源に接続したとき、ab間の電圧［V］はどれか。

36048
1:1
2:1.5
3:2
4:3
5:4.5

国試第36回午前：第46問

真空中において、図のようにxy平面上に点電荷A（+3C）、B（-1C）が置かれている。xy平面上で点Pの電位は点Oの電位の何倍か。

36046
1:-1．6
2:-1．28
3:0
4:1．28
5:1．6

国試第24回午後：第61問

2種類のデータ列の相関で正しいのはどれか。(医用電気電子工学)

a:相関が強い場合、相関係数は0に近づく。
b:正規乱数の無限長データ列どうしの相関係数は0となる。
c:相関係数の絶対値は1以下である。
d:無相関では相関係数は-1に近づく。
e:正の相関では相関図は右下がりとなる。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第24回午後：第62問

複素数√3＋jの偏角[rad]はどれか。ただし、jは虚数単位である。　(医用電気電子工学)

1:$ \frac {\pi}{6}$
2:$ \frac {\pi}{5}$
3:$ \frac {\pi}{4}$
4:$ \frac {\pi}{3}$
5:$ \frac {\pi}{2}$

国試第24回午後：第60問

255 mV及び0Vを入力したとき、出力が2進数表示で、それぞれ11111111及び00000000となるAD変換器がある。このAD変換器に35mVを入力したときの出力はどれか。　(医用電気電子工学)

1:10101
2:100011
3:110011
4:1000111
5:1010011

国試第24回午後：第59問

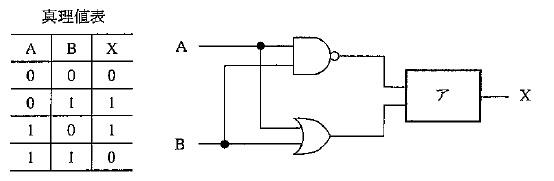

真理値表に対応する論理演算はどれか。（医用電気電子工学）

24PM59-0
1:AND
2:OR
3:XOR
4:NOR
5:NAND

国試第24回午後：第58問

静止画像のフォーマットはどれか。（医用電気電子工学）

a:GIF
b:JPEG
c:ASCII
d:MPEG
e:TIFF
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第24回午後：第57問

伝送速度の単位はどれか。（医用電気電子工学）

1:bps
2:dpi
3:rpm
4:MIPS
5:FLOPS

国試第24回午後：第56問

記憶装置でないのはどれか。（医用電気電子工学）

a:フロッピーディスク
b:CD-ROM
c:プリンク
d:CPU
e:ハードディスク
1. a b　2. a e　3. b c　4. c d　5. d e

国試第24回午後：第55問

振幅変調において100kHzの搬送波周波数によって　信号v(t)＝500sin(2000πt)を変調するとき、被変調波の上・下側波の周波数［kHz］はどれか。　ただし、時間の単位は秒とし、過変調は生じないものとする。（医用電気電子工学）

1:120と80
2:110と90
3:105と95
4:102と98
5:101と99

国試第24回午後：第53問

図の回路の入力インピーダンスはどれか。ただし､Aは理想演算増幅器､jは虚数単位、ωは角周波数とする。（医用電気電子工学）

24PM53-0
1:$ j\omega C$
2:$ \frac {1}{j\omega C}$
3:$ j\omega CR$
4:$ \frac {1}{j\omega CR}$
5:$ R+\frac {1}{j\omega C}$

国試第24回午後：第54問

差動増幅器の入力端子間に1.0mVを入力したとき、2.0Vの出力が得られた。この入力端子を短絡し、入力端子とアースとの間に1.0Vを入力したとき、100mVの出力が得られた。この差動増幅器の同相除去比（CMRR）［dB］はどれか。ただし、log102を0.3とする。（医用電気電子工学）

1:33
2:46
3:63
4:66
5:86

国試第24回午後：第51問

図のように3Vの電池を用いて、LEDを順方向電圧2V、順方向電流20mAで発光させる場合、抵抗R［Ω］はどれか。（医用電気電子工学）

24PM51-0
1:0.05
2:0.1
3:50
4:100
5:150

国試第24回午後：第52問

図Aの電池の等価回路における端子電圧Vと電流Iの関係を図Bに示す。電池の内部抵抗j [Ω］はどれか。（医用電気電子工学）

24PM52-0
1:0.3
2:0.6
3:1.2
4:2.4
5:3
