第10回国試午後16問の類似問題

国試第25回午前：第53問

図の回路でVaが20mVのときVi[mV]とVo[mV]の正しい組合せはどれか。ただし、Aは理想演算増幅器とする。　

25AM53-0
1:Vi =-2 , Vo = -400
2:Vi =-1, Vo = -200
3:Vi =-1, Vo = 200
4:Vi =2 Vo = 200
5:Vi =2 Vo = 400

国試第37回午後：第51問

図の回路についてVo［V］はどれか。ただし、Aは理想演算増幅器とする。

137051
1:1
2:2
3:3
4:4
5:5

国試第1回午後：第21問

負帰還増幅器の利点はどれか。

1:大振幅出力が得られる。
2:利得が大きい。
3:消費電力が少ない。
4:周波数特性が良い。
5:発振しやすい。

国試第9回午後：第15問

図に示す増幅器の利得はいくらか。ただし、log102＝0.3とする。

9PM15-0
1:-66dB
2:-26dB
3:14dB
4:40dB
5:66dB

国試第14回午後：第27問

A/D変換について正しいのはどれか。

a:アナログ信号の下限周波数を遮断周波数とする高域フィルタを用いる。
b:サンプリング周波数を除去する帯域除去フィルタを用いる。
c:信号周波数をサンプリング周波数の1/2以下に制限する低域フィルタを用いる。
d:A/D変換器の分解能はビット数と最大許容入力電圧とで決まる。
e:無信号時の雑音を除去する不感帯を設ける。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第15回午後：第15問

図1の正弦波電圧Eiを図2の回路に入力するとき、出力電圧波形E0はどれか。ただし、演算増幅器およびダイオードの動作は理想的とする。

15PM15-0

国試第33回午前：第57問

図 1 の回路と等価であるブロック線図を図 2 に示す。図 2 の要素 A と B との組合せで正しいのはどれか。

33-AM-57

国試第36回午前：第54問

viが微分されてvoに出力される回路はどれか。

36054

国試第27回午後：第52問

1次巻線数肌、2次巻線数心の理想変圧器について正しいのはどれか。

a:交流電圧の変換に用いられる。
b:コイルに発生する誘導起電力を利用している。
c:1次と2次のインピーダンス比は巻数の二乗に反比例する。
d:1次電圧をV1、2次電圧をV2としたときV1/ V2 = n1/ n2 が成立する。
e:1次電流をi1、2次電流をi2としたときi2/ i1 = n1/ n2 が成立する。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第19回午後：第18問

図の回路において出力Voの値はどれか。なお、Aは理想演算増幅器とする。(電子工学)

19PM18-0
1:0.5V
2:1.0V
3:1.5V
4:2.0V
5:3.0V

国試第11回午後：第16問

正しいのはどれか。

a:水晶振動子を用いた発振回路は周波数安定度が高い。
b:演算増幅器では発振回路を実現できない。
c:発振には負帰還が必要である。
d:LC発振回路ではインダクタンスと静電容量の値で発振周波数が決まる。
e:無安定マルチバイブレータは発振回路である。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第38回午後：第51問

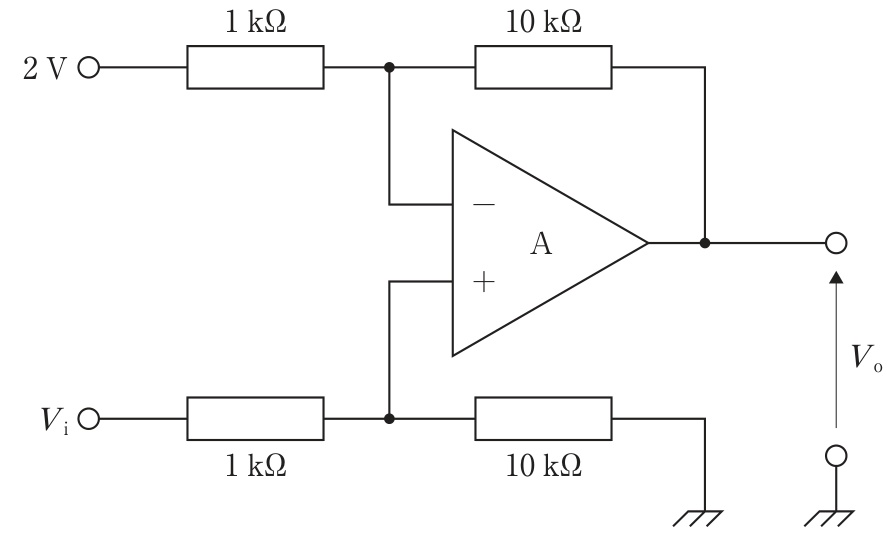

図の回路で$V_o$が10Vになる$V_i[V]$はどれか。ただし、Aは理想演算増幅器とする。

-MCMTIEb-C
1:1
2:2
3:3
4:4
5:5

国試第23回午前：第57問

電圧利得がそれぞれ10dB、20dB、30dBである増幅器を3台直列に接続した。最終段の増幅器の出力電圧が1Vのとき、初段の増幅器の人力電圧は何mVか。

1:0.16
2:1
3:3
4:6
5:16

国試第10回午後：第25問

正しいのはどれか。

a:A/D変換器はディジタル信号をアナログ信号に変換する装置である。
b:イメージスキャナは出力装置である。
c:フロッピーディスク装置は記憶媒体を交換できる。
d:RAMには半導体メモリが使われている。
e:MIPSは演算速度を表す単位である。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第12回午後：第26問

正しいのはどれか。

a:ノッチフィルタは特定の周波数の信号を通過させる。
b:差動入力回路は同相雑音を除去できない。
c:加算平均処理はS/N比を改善する。
d:ディジタルフィルタはソフトウェアで構成できる。
e:受動フィルタでは信号の電力損失がない。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第1回午後：第5問

信号処理について正しいのはどれか。

a:心電図をA/D変換するには、0.1Hzのサンプリング(標本化)周波数で十分である。
b:不規則雑音に埋もれた繰り返し信号を検出するには加算平均法が有効である。
c:計算機内のデータをペンレコーダに描かせるにはD/A変換が必要である。
d:A/D変換を行うと一般に信号対雑音比(S/N)が向上する。
e:高速フーリエ変換(FFT)を行うと信号対雑音比が向上する。
1. a b　2. a e　3. b c　4. c d　5. d e

ME2第28回午後：第47問

心電計の校正電圧を記録したところ、図のような波形が得られた。異常と思われるのはどれか。

img11203-47-0
1:同相除去比
2:増幅感度
3:時定数
4:入力インピーダンス
5:出力インピーダンス

国試第11回午後：第21問

真理価表を実現する図の回路（半加算器）において、二つの論理素子（X、Y）はどれか。

11PM21-0
1:( NAND、NOR )
2:( AND 、NOR )
3:( OR 、NAND )
4:( AND 、OR )
5:( NOR 、AND )

国試第22回午前：第53問

電圧利得が20 dB と40dBの2台の増幅器を直列に接続した。出力電圧が5.0Vのとき入力電圧はどれか。　

1:1.2.5mV
2:2.5.0mV
3:15mV
4:25mV
5:50mV

国試第25回午後：第60問

AD変換について正しいのはどれか。

a:量子化ビット数が大きいほど量子化誤差は小さくなる。
b:量子化ビット数が大きいほど速い信号の変化を捉えることができ る。
c:サンプリング間隔が短いほど量子化誤差は大きくなる。
d:サンプリング周波数が高くなるほど変換結果のデータ量は大きく なる。
e:サンプリング周波数の0.5倍を超える周波数の信号は折り返し歪 が発生する。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e
