第10回国試午後16問の類似問題

国試第8回午後：第16問

図に示す帰還増幅回路の総合利得で正しいのはどれか。

8PM16-0
1:A
2:Aβ
3:$\frac{1}{1+A\beta}$
4:$\frac{A}{1+A\beta}$
5:$\frac{A}{1-A\beta}$

国試第27回午後：第54問

図は照度計などに用いられるフォトダイオードを用いた光計測回路であり、入射光強度に比例した電圧が出力される。この回路がもつ機能はどれか。ただし、Aは理想演算増幅器とし、フォトダイオードは入射光に応じた電流を出力するものとする。

27PM54-0
1:電圧電流変換
2:電圧増幅
3:電流電圧変換
4:乗 算
5:加減算

ME2第36回午後：第18問

植込み型除細動器について誤っているのはどれか。

1:通電波形は二相性である。
2:通電エネルギーは10～40J程度である。
3:二次電池を使用する。
4:心室頻拍をページングにより停止する。
5:徐脈に対してペーシングを行う。

国試第38回午後：第52問

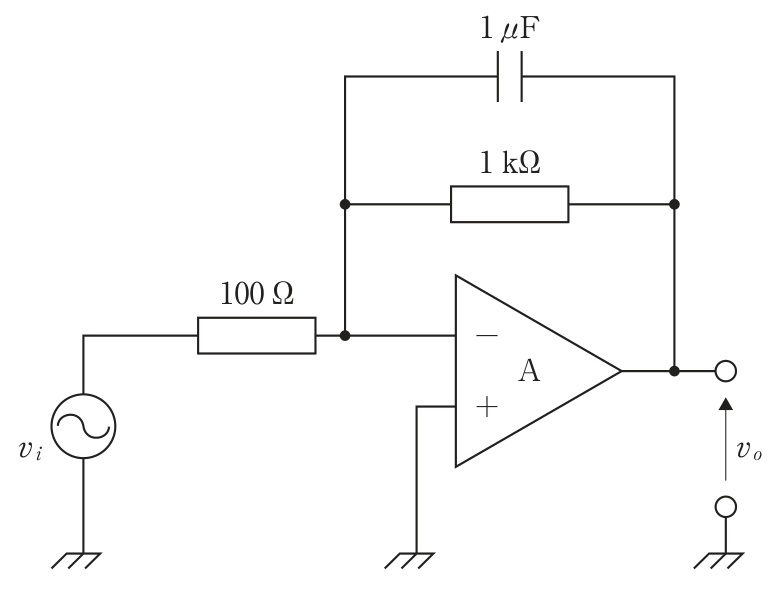

図の回路で遮断周波数$[Hz]$に最も近いのはどれか。ただし、Aは理想演算増幅器とする。

4z9s97JXdS
1:160
2:320
3:1000
4:1600
5:3200

国試第22回午後：第27問

筋電計の性能について正しい組合せはどれか。

a:入力インピーダンス --------- 1MΩ以上
b:時定数 ------------------- 0.3秒以上
c:標準感度 ----------------- 10mV/div
d:総合周波数特性 ----------- 5~10000Hz(-3dB)
e:同相除去比(CMRR) --------- 60dB以上
1. a b　2. a e　3. b c　4. c d　5. d e

国試第35回午前：第34問

体外式除細動器で正しいのはどれか。

a:二相性波形は半導体スイッチにより極性を反転する。
b:出力パルス幅は2~5μsである。
c:出力端子の一方は接地されている。
d:通電テストには50Ωの無誘導抵抗を用いる。
e:心房細動除去にはR波同期装置を用いる。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第18回午後：第8問

抵抗R、インダクタLの直列回路において正しいのはどれか。（電気工学）

1:周波数が高くなるほど回路電流は増加する。
2:共振周波数が存在する。
3:Rの電流とLの電流の比は周波数に比例する。
4:回路電流は電源電圧より位相がπ/2進んでいる。
5:Lの端子電圧はRの端子電圧より位相がπ/2進んでいる。

国試第28回午後：第53問

図の回路において出力電圧 Vo ［V］ はどれか。ただし、入力電圧 V1 = 20 mV、V2 = 10 mV、Aは理想演算増幅器とする。

28PM53-0
1:-10
2:-1
3:1
4:10
5:100

国試第21回午後：第10問

図の回路の二次側で消費する電力はどれか。ただし、変圧器は理想的であり、巻数比は1:10とする。

21PM10-0
1:0.01 W
2:0.1 W
3:1 W
4:10W
5:100 W

国試第12回午前：第83問

図に示す漏れ電流の測定用回路について誤っているのはどれか。

12AM83-0
1:R1の値は5kΩである。
2:R2の値は1kΩである。
3:Cの値は0.015μFである。
4:Vの入カインピーダンスは1MΩ以上である。
5:Vの測定精度は5%以内である。

国試第25回午前：第27問

雑音対策について誤っているのはどれか。

1:商用交流雑音の除去にはCMRRの高い差動増幅器を使用する。
2:高周波雑音を除去するためにハムフィルタが使われる。
3:加算平均は不規則雑音を低減するのに使われる。
4:信号の入力導線にはシールドが施されたものを用いる。
5:ディジタルフィルタは離散値の演算によって雑音を除去する。

国試第36回午後：第55問

AD変換について正しいのはどれか。

a:フラッシュ型AD変換器は高速変換に不向きである。
b:量子化ビット数を増やすと量子化誤差が小さくなる。
c:10kHzの信号を20kHzより低い周波数で標本化すると、元の信号を復元できない。
d:多チャンネル同時AD変換には、標本化保持（サンプルホールド）回路を用いる。
e:LSBに対応した電圧が大きいほど量子化誤差が小さい。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第6回午後：第20問

正しいのはどれか。

1:ベース接地は高入力インピーダンスが必要な場合に使われる。
2:電界効果トランジスタ(FET)は低入力インピーダンス回路の入力段に用いられる。
3:トランジスタのコレクタ電流はベース電流とほぼ等しい。
4:n型半導体の多数キャリアは電子である。
5:p型半導体の多数キャリアは陽子である。

国試第15回午後：第12問

バイポーラトランジスタについて正しいのはどれか。

a:n形とp形の半導体によって構成される。
b:電界効果トランジスタより入力インピーダンスが高い。
c:エミッタ接地電流増幅率は1より小さい。
d:正負2種類の電荷が動作に寄与している。
e:アナログ増幅にもスイッチングにも用いられる。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第27回午前：第60問

AD変換で誤っているのはどれか。

1:連続信号を離散信号に変換する。
2:信号に含まれる周波数の最大値によってサンプリング周波数を決める。
3:エイリアシングとは実際には存在しない周波数成分が観測されることである。
4:量子化された信号を符号化する。
5:量子化雑音は信号のSN比が低い場合に大きくなる。

国試第17回午後：第10問

図の回路について誤っているのはどれか。

17PM10-0
a:正弦波電流に対するLとCそれぞれの両端の電圧は同相である。
b:直流ではインピーダンスが無限大である。
c:共振するとインピーダンスは抵抗Rとなる。
d:共振周波数は1/(2π√LC)である。
e:共振周波数以上の高い周波数ではインピーダンスは0に近づく。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第32回午後：第54問

図のように接続された二つの増幅器において、A2の増幅度が34 dB であるとき、V1[mV]はどれか。ただし、log2 ＝ 0.3とする。

32PM54-0
1:2
2:5
3:20
4:50
5:200

国試第12回午後：第21問

ANDの演算をするのはどれか。ただし、記号の意味を図1に示す。

12PM21-0
1. a b　2. a e　3. b c　4. c d　5. d e

国試第11回午前：第66問

除細動器について正しいのはどれか。

a:蓄積エネルギーと出力エネルギーとは同じ値である。
b:心室細動にはR波同期で除細動を行う。
c:BF形機器またはCF形機器に分類される。
d:整備点検には50Ωの負荷抵抗を用いる。
e:成人用体外電極の面積は50cm2である。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第2回午前：第80問

生体情報計測器の基本構成の配列として正しいのはどれか。

1:生体-入力部-増幅器-変換器-信号処理部-記録部
2:生体-変換器-入力部-増幅部-信号処理部-記録部
3:生体-信号処理部-入力部-増幅部-変換器-記録部
4:生体-増幅部-入力部-変換器-記録部-信号処理部
5:生体-記録部-増幅部-入力部-変換器-信号処理部
