電気回路の過去問

図の回路でRを調整して検流計Gの振れがゼロになったとき、ab間の電圧[V]はどれか。

起電力1.5 V、内部抵抗0.5Ωの直流電圧源に図のように負荷を接続するとき、負荷電流Iの増加に対する端子電圧Vの変化はどれか。

10μFのコンデンサに0.01Cの電荷を充電したときに蓄えられるエネルギー[J]はどれか。

図は50Hz正弦波交流の全波整流波形である。実効値は何Vか。

6Ωの抵抗を5本並列に接続し、その端子間に2Vの電圧を10分間加えたときの消費エネルギーは何Jか。

起電力3.0V、内部抵抗1.0Ωの電池に5.0Ωの負荷抵抗を接続した。負荷抵抗両端の電圧は何Vか。

金属棒の抵抗について正しいのはどれか。

フルスケール15Vのアナログ電圧計（内部抵抗12kΩ）を使って、60Vまでの電圧を測定できるようにしたい。電圧計に直列に何kΩの抵抗（倍率器）を接続すればよいか。

図の回路の周波数特性をグラフに示す。遮断周波数を示すのはどれか。

図に示す回路の時定数［s］はどれか。

RL直列回路がある。この回路に実効値100Vの正弦波交流電圧を加えたとき、Rの抵抗値は80Ω、Lのリアクタンスは60Ωであった。回路の皮相電力［VA］はどれか。

図の回路でVaが 5V、Vbが3Vのとき、Vc[V]はどれか。ただし、ダイオードは理想ダイオードとする。

図に示す回路の時定数[s]はどれか。

最大目盛10Vの電圧計に32kΩの倍率器を直列接続すると測定可能な最大電圧が50Vになった。この電圧計の内部抵抗[kΩ]はどれか。

R[Ω]の抵抗12個を図のように上下左右対称に接続したとき、ab 間の合成抵抗はRの何倍か。

$\frac{-\sqrt{3}-j}{2j}$の偏角はどれか。ただし、jは虚数単位である。

100Ωの抵抗に周波数60Hz、実効値$\sqrt{2}$Aの正弦波電流を流した。正しいのはどれか。

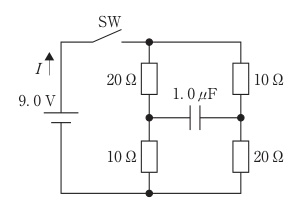

図の回路で、スイッチSWを閉じて十分な時間が経過した後の電流I［A］はどれか。

同一素材の金属丸棒M1（抵抗値R1）とM2（抵抗値R2）がある。M1を基準として、M2の半径が$\frac{1}{2}$倍、長さが2倍であるとき、抵抗値の比$\frac{R_2}{R_1}$はどれか。

図の回路において1次電流I1が3A、変圧器の巻数比（n1/n2）が4であるとき、2次電流2は何Aか。
