電気回路の過去問

図の交流回路で、R、L、Cに流れる電流はそれぞれ図に示す値であった。合成電流I［A］はいくらか。

1次巻線数肌、2次巻線数心の理想変圧器について正しいのはどれか。

図の正弦波交流回路（f＝50 Hz）で静電容量が10μFのとき電流が最大になった。Lの値[H]に最も近いのはどれか。ただし、π2はおよそ10である。

1/（1+j√3）の偏角[rad]はどれか。ただし、j虚数単位である。

図の回路において、t＝0でスイッチを入れた。正しいのはどれか。

図の回路で、コンデンサC1にかかる電圧[V]はどれか。ただし、C1＝2μF、C2＝C3＝1.5μFである。

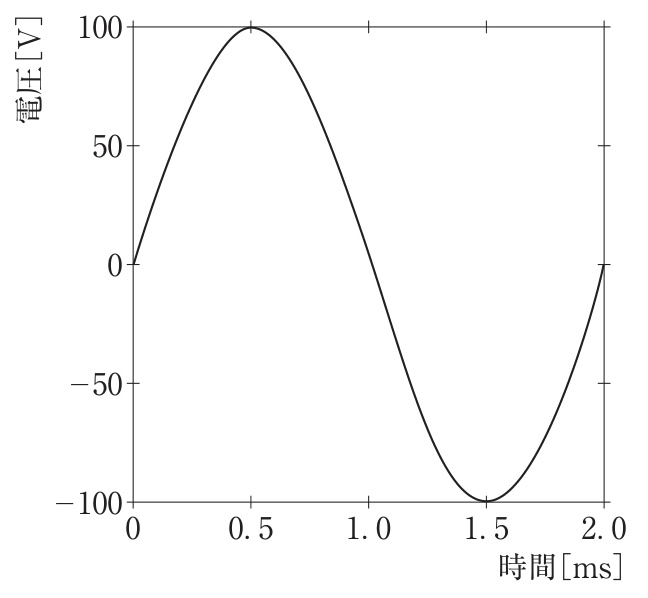

図は、交流電源の起電力の時間的変化である。この電源に0.1μFのキャパシタを接続したとき、流れる電流の最大値$[mA]$に最も近いのはどれか。

図1の回路の入出力波形が図2であった。抵抗の大きさ$R[k\Omega]$に最も近いのはどれか。

図の回路で、R3で消費される電力が1Wであるとき、R1で消費される電力[W]はどれか。ただし、R1＝1Ω、R2＝R3＝2Ωである。

インダクタンス10mHに正弦波交流電流2√2sin(120πt)[A]が流れている。正しいのはどれか。

R[Ω]の抵抗5個を図のように接続したとき、ab間の合成抵抗はRの何倍か。

1 kVの電位差で0.5Jのエネルギーを蓄えるコンデンサの容量　[μF]は

i（t）=10√2sin（40πt-π/6）［mA］で表される交流電流について誤っているのはどれか。

図の回路でコンデンサC2の両端電圧［V］はいくらか。

ある電気メスの切開出力を最大値に設定し、500Ωの無誘導負荷抵抗を接続して両端の電圧をオシロスコープで観測したら1000Vppの正弦波が観測された。出力電力を計算すると何Wになるか。

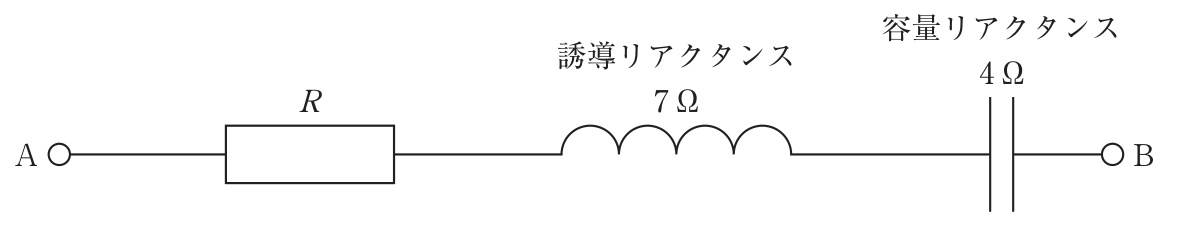

図の回路の端子AB間のインピーダンスが5 Ωであった。抵抗の大きさR[Ω]はどれか。

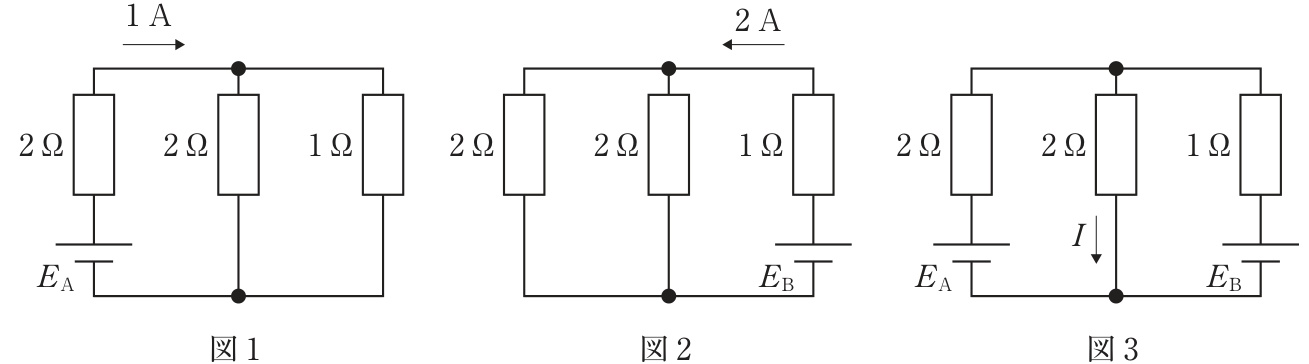

図3の回路を流れる電流I[A]はどれか。ただし、図1の起電力$E_A$と図3の起電力$E_A$は等しく、図2の起電力$E_B$と図3の起電力$E_B$は等しいとする。

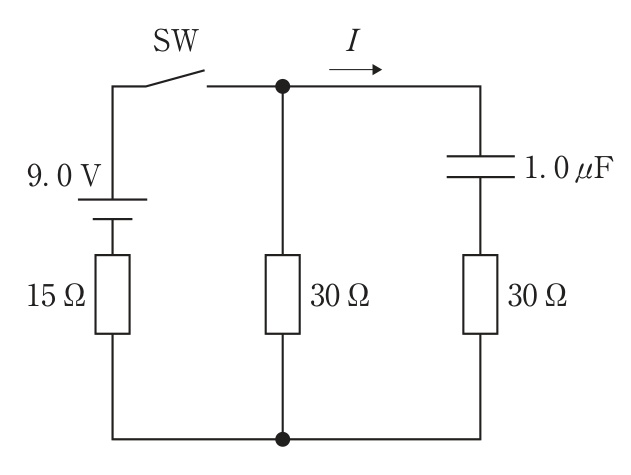

図の回路で、スイッチSWを閉じた瞬間に流れる電流I[A]はどれか。ただし、キャパシタの初期電圧は0 Vとする。

1/（√3－j）の絶対値はどれか、ただし、j は虚数単位である。

RLC直列回路において共振時の電気インピーダンスの大きさはどれか。ただし、ωは角周波数とする。
