第38回ME2午前22問の類似問題

国試第11回午前：第52問

生体電気計測について正しいのはどれか。

a:計測状態のインピーダンスは、電極と皮膚のインピーダンスの並列接続で構成される。
b:電極に電流が流れると電極と生体間に分極電圧が発生する。
c:電圧増幅度100倍の差動増幅器の同相除去比(CMRR)が40dBのとき、同相入力信号として1mVを加えると1mVの出力が得られる。
d:低周波領域では電極接触インピーダンスは周波数に比例する。
e:電圧増幅器の入力インピーダンスはできるだけ小さい方がよい。
1. a b　2. a e　3. b c　4. c d　5. d e

国試第7回午後：第81問

誤っているものはどれか。

1:CF形機器では患者漏れ電流-Iの正常状態の許容値は0.01mAである。
2:患者漏れ電流-IIの単一故障状態の許容値は5mAである。
3:外装漏れ電流の許容値はすべての状態で各形共通に0.1mAである。
4:一般機器の接地漏れ電流の許容値は正常状態で0.5mAである。
5:正常状態の場合、患者測定電流の許容値は直流で各形共通に0.01mAである。

国試第11回午前：第50問

正しい組合せはどれか。

a:光電脈波計 ―――― CdSe ―――――― 電気抵抗
b:サーモグラフ ―――- HgCdTe ――――- 電気抵抗
c:シンチグラフ ―――--N――――――― 光
d:心磁計 ―――――― ホール素子 ―――― 静電容量
e:pHメータ ――――-- クラーク電極 ―――― 電流
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第28回午後：第37問

100 kHz の交流電流を成人男性に1秒間通電したときの感知電流の閾値 [mA］ に近いのはどれか。

1:0.01
2:0.1
3:1
4:10
5:100

国試第33回午後：第40問

定格電流 10 A の ME 機器の保護接地回路抵抗を JIS T 0601?1 に基づいて 測定したところ、電圧計の表示値が 1．5 V であった。この ME 機器の接地線抵抗 ［mX］はどれか。

1:60
2:75
3:100
4:120
5:150

ME2第36回午前：第34問

図の回路でRを流れる電流が0.1mAであるとき、Rは何kΩか。ただし、オペアンプは理想オペアンプとする。

img11243-34-0
1:0.1
2:1.0
3:2.0
4:5.0
5:10.0

ME2第31回午前：第28問

直径1mm、長さ20mの銅線の抵抗はおよそ何Ωか。ただし、銅の抵抗率を1.7×10－8Ω・m（1.7×10－2Ω・nm2/m）とする。

1:0.66×10－3
2:0.84×10－3
3:1.1×10－3
4:0.33
5:0.43

国試第38回午後：第85問

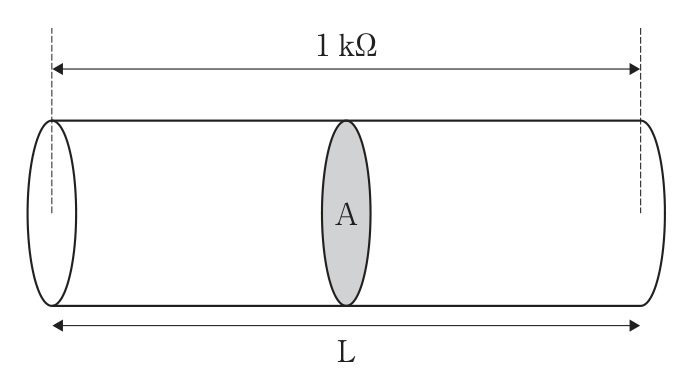

図の流体モデル内の血液の抵抗値を両端で測定したところ1k$\Omega$であった。血液の抵抗率$[\Omega cm]$はどれか。ただし、血液流体モデルで、断面積$A$は2$cm^2$、長さ$L$は10cmとする。

ZHLy6-czzy
1:2
2:5
3:20
4:50
5:200

国試第26回午後：第49問

起電力1.5 V、内部抵抗0.5Ωの直流電圧源に図のように負荷を接続するとき、負荷電流Iの増加に対する端子電圧Vの変化はどれか。

26PM49-0

国試第21回午後：第7問

図の回路で抵抗200Ωに0.1Aの電流が流れている。電圧Eは何Vか。

21PM7-0
1:20
2:50
3:70
4:90
5:110

国試第10回午前：第84問

正常状態の漏れ電流について許容値を満たしているのはどれか。

a:B形機器の患者漏れ電流I:0.08mA
b:CF形機器の患者漏れ電流I:0.02mA
c:CF形機器の外装漏れ電流:0.15mA
d:BF形機器の接地漏れ電流:1.0mA
e:B形機器の直流患者測定電流:9.5μA
1. a b　2. a e　3. b c　4. c d　5. d e

国試第34回午前：第41問

図の MD で電圧測定器の表示値が 50 mV を示した。漏れ電流値はどれか。

34-AM-41
1: 0．5 nA
2: 5 nA
3:50 nA
4: 0．5 mA
5: 5 mA

国試第37回午後：第29問

呼吸機能の計測で正しいのはどれか。

a:微小圧力用センサにはホール素子を用いる。
b:コンプライアンスは体積と圧力との積によって求められる。
c:流量は流速と断面積との積によって求められる。
d:フライシュ型流量計は細管を抵抗として圧力差を測定している。
e:熱線型呼吸流量計では白金線抵抗を用いる。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第34回午後：第48問

100 V の電圧を加えると 5 W の電力を消費する抵抗器に、0．2 A の電流を流したときの消費電力［W］はどれか。

1:4
2:20
3:25
4:80
5:400

国試第3回午後：第76問

図に示す洩れ電流測定回路で、外装洩れ電流を測定する場合、測定器の端子Ｐを接続する場所はどこか。

3PM76-0
1:A
2:B
3:C
4:D
5:E

ME2第38回午前：第24問

図の回路が共振状態にあるとき、抵抗器に流れる電流は何Aか。ただし、R=200Ω、L=1.6mH、C=100μF、E=100V（実効値）とする。

img21532-24-0
1:0.5
2:1.0
3:1.5
4:2.0
5:5.0

国試第29回午後：第40問

図のMDで電圧計の表示値が150mVを示した。漏れ電流値［μA］はどれか。　

29PM40-0
1:15
2:75
3:150
4:300
5:500

国試第36回午前：第39問

体表面に100kHzの電流が流れたとき、およその最小感知電流［mA］はどれか。

1:0．1
2:1
3:10
4:100
5:1000

国試第25回午前：第52問

図Aの回路における端子電圧Vと電流Iの関係を図Bに示す。この電池に2.5Ωの負荷抵抗を接続したとき、電流 I [A]はどれか。ただし、図Aの点線内は電池の等価回路である。

25AM52-0
1:0.3
2:0.4
3:0.5
4:0.6
5:0.7

国試第37回午前：第50問

100Ωの抵抗に周波数60Hz、実効値$\sqrt{2}$Aの正弦波電流を流した。正しいのはどれか。

1:141Wの電力が消費される。
2:正弦波電流の振幅は1Aである。
3:正弦波電流の周期は20msである。
4:抵抗両端の電圧の最大値は200Vである。
5:正弦波電流と抵抗両端電圧の位相は$\frac{\pi}{2}$radずれる。
