電気的安全性の測定の過去問

ME2第33回午後：第41問

ある単相性除細動器を点検した。異常または不適当なのはどれか。

1:試験用負荷抵抗として500Ωを接続した。
2:充電した後、電源スイッチをオフにしたら内部放電した。
3:通電電極と外装との間の静電容量が大きかったので危険と判断した。
4:体内（直接）通電電極を接続し250Jに設定したところ充電できなかった。
5:R波同期スイッチをオンにした状態で通電ボタンを押しても出力が出なかった。

国試第38回午前：第43問

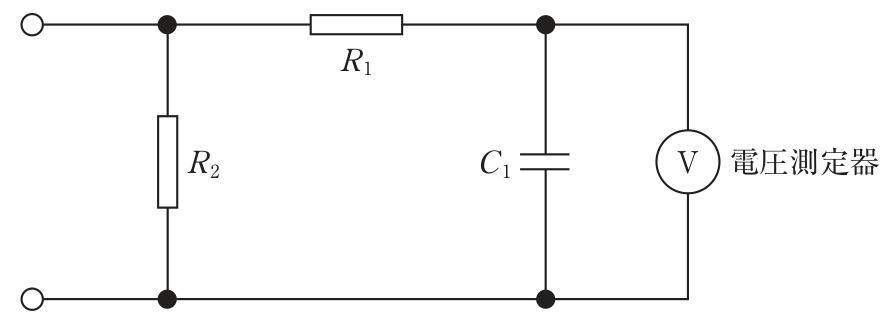

JIS T 0601-1で規定されている図の漏れ電流測定用器具（MD）について正しいのはどれか。

45dhWk0wGw
a:$R_2$は10 kΩである。
b:$R_1$と$R_2$には無誘導抵抗器を用いる。
c:$R_1$と$C_1$で遮断周波数1 kHzの低域通過フィルタを構成している。
d:電圧測定器の指示値が100 mVのとき、漏れ電流値は100 μAである。
e:電圧測定器の入力インピーダンスは100 kΩである。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第26回午後：第41問

着脱式ではない電源コードをもつ医用電気機器で、電源プラグの接地ピンから金属外装までの抵抗値の規定値はどれか。

1:0.1 Ω以下
2:0.2 Ω以下
3:0.5 Ω以下
4:1 Ω以下
5:2 Ω以下

国試第37回午後：第40問

JIS T 0601-1における保護接地線抵抗の測定方法において規定されていないのはどれか。

1:温度
2:通電時間
3:電圧値
4:電流値
5:周波数

ME2第32回午後：第42問

病院内の除細動器の点検を行った。業者に精密な点検を依頼すべき項目はどれか。

1:50Ω負荷に放電した波形をオシロスコープで観測したらピーク値が最大で5.5kVであった。
2:最大エネルギーに充電し、1分ほど放置したら自動的に内部放電した。
3:エネルギーを充電していないときに、通電電極部からの商用交流の漏れ電流が7μAであった。
4:通電電極クリームが残り5回分しかなかった。
5:台車のキャスタのベアリングがすり減って、移動するとき音がした。

国試第26回午前：第41問

JIS T 0601-1 : 1999 による電気的安全性点検方法について正しいのはどれか。

a:漏れ電流は電源プラグを正極性として測定する。
b:絶縁外装の機器は外装漏れ電流を測定する必要がない。
c:B形装着部の患者漏れ電流 III は測定する必要がない。
d:患者測定電流は測定器を装着部の2本のリード線間に挿入して測定する。
e:接地漏れ電流の単一故障状態は保護接地線の断線を模擬して測定する。
1. a b　2. a e　3. b c　4. c d　5. d e

ME2第32回午前：第30問

直径1.6mmの銅線を使った保護接地線で、接地線抵抗を0.1Ω以下にするにはおよそ何m以下でなければならないか。ただし、銅の抵抗率を1.67×10－2Ω・mm2/mとする。

1:192
2:48
3:12
4:6
5:2.5

国試第37回午前：第41問

JIS T 0601-1で規定する漏れ電流測定用器具（MD）を構成するフィルタはどれか。

1:ノッチフィルタ
2:ローパスフィルタ
3:ハイパスフィルタ
4:バンドパスフィルタ
5:バンドエリミネーションフィルタ

国試第10回午前：第87問

心電図モニタで感電事故が起こり点検の依頼があった。安全管理担当者がまずとるべき処置として適切なのはどれか。

a:操作者の操作方法の詳細を調べる。
b:製造業者へ連絡してすぐ来院するように依頼する。
c:配電盤を点検する。
d:同時にその患者に使用していた他のME機器を点検する。
e:漏れ電流を測定する。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第7回午後：第87問

心電図モニタで感電事故が起こり点検の依頼があった。安全管理担当者が、まず最初にとるべき処置として適切なのはどれか。

a:操作者の操作方法の詳細を調べる。
b:製造業者へ連絡してすぐ来院するように依頼する。
c:電源コードを交換する。
d:同時にその患者に使用していた他のME機器を点検する。
e:漏れ電流を測定する。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第10回午前：第82問

接地漏れ電流に関する単一故障状態はどれか。

1:保護接地線の断線
2:迫加保護接地線の断線
3:等電位化導線の断線
4:電源導線の1本(死側)の断線
5:患者誘導コードの1本の断線

国試第7回午後：第83問

漏れ電流の計測方法について誤っているのはどれか。

1:患者漏れ電流-Iは患者装着部と壁面接地端子間で計測する。
2:接地漏れ電流は保護接地線に測定回路を挿入して計測する。
3:外装漏れ電流は外装の接地端子と大地との間に測定回路を挿入して計測する。
4:患者漏れ電流-IIは信号入出力部に電源電圧を印加して計測する。
5:患者漏れ電流-IIIは患者装着部に電源電圧を印加して計測する。

国試第7回午後：第82問

図は漏れ電流測定用回路を示す。正しいのはどれか。

7PM82-0
a:点線内の回路は人体の電撃に対する反応の周波数特性を模擬したものである。
b:点線内の回路の低域遮断周波数は約15Hzである。
c:精度10%以内の電圧計を使用する。
d:測定値は電圧計の読みをR2で除した値をとる。
e:電圧計の入力インピーダンスは1MΩ以上必要である。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第7回午後：第77問

クラスⅠ機器について誤っているのはどれか。

7PM77-0
a:保護接地として基礎絶縁がとられる。
b:追加保護手段として補強絶縁がとられる。
c:電源プラグは医用接地極付き3極プラグである。
d:示した図記号は正しい。
e:病院電気設備は医用接地方式を必要とする。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第11回午前：第84問

図に示す電流経路について正しいのはどれか。

11AM84-0
a:1は装着部に乗った電源電圧による患者漏れ電流である。
b:2は外装漏れ電流である。
c:3は信号入出力部にのった電源電圧による患者漏れ電流である。
d:4は患者測定電流である。
e:5は接地漏れ電流である。
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第4回午後：第83問

図に示す洩れ電流①～⑤の名称で誤っているのはどれか。

4PM83-0
a:1:接地漏れ電流
b:2:患者漏れ電流-1
c:3:外装漏れ電流
d:4:患者漏れ電流-2
e:5:患者漏れ電流-3
1. a b　2. a e　3. b c　4. c d　5. d e

国試第4回午後：第81問

医用電気機器の漏れ電流測定回路は図に示すようにＪＩＳで指定されているが、その抵抗ＲとコンデンサＣの役割はどれか。

4PM81-0
1:漏れ電流波形の平滑化する。
2:人体の血液インピーダンスを等価的に模擬する。
3:衝撃的漏れ電流から高感度電圧計を保護する。
4:人体の電撃に対する反応閾値の周波数特性を模擬する。
5:医用電気機器からの不要高周波成分を除去する。

国試第4回午後：第64問

電気メスの高周波分流の原因として正しいのはどれか。

a:対極板コードの断線
b:手術台の金属部と患者との接触
c:フローティング型電気メスの使用
d:高周波洩れ電流モニタの故障
e:電気メス本体の金属部と患者との接触
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e

国試第13回午前：第84問

ME機器の漏れ電流を測定した。許容値内であるのはどれか。

a:B形機器の患者漏れ電流I(単一故障):0.6mA
b:B形機器の患者漏れ電流II:0.8mA
c:BF形機器の接地漏れ電流(正常):0.3mA
d:BF形機器の患者漏れ電流I(単一故障):0.7mA
e:CF形機器の患者漏れ電流III:0.1mA
1. a b　2. a e　3. b c　4. c d　5. d e

国試第13回午前：第83問

漏れ電流を測定するのに必要なのはどれか。

a:フルスケール100~200mVの交流電圧計
b:人体の電撃に対する電気特性を模擬した回路
c:10Hz~100kHzのインピーダンス測定器
d:方形波を出力することができる発振器
e:電源極性切り替えスイッチを内蔵した電源ボックス
1. a b c　2. a b e　3. a d e　4. b c d　5. c d e
